Pourquoi le verre coulé (fusionné) devient la référence structurelle dans les applications architecturales avancées
En ingénierie architecturale, le verre n'est plus spécifié comme un matériau neutre et interchangeable. Le choix entre le verre trempé, feuilleté et coulé (fusionné) a des conséquences directes sur le comportement structurel, les modes de rupture, la durabilité à long terme et la liberté de conception. Bien que les trois puissent satisfaire aux exigences de vitrage de sécurité, ils réagissent très différemment aux charges, aux impacts et aux conditions d'utilisation réelles.
Cette distinction devient critique dans les projets où le verre n'est plus un simple remplissage, mais un élément architectural ou structurel primaire : comptoirs de cuisine en verre et comptoirs de bar en verre, systèmes d'escaliers, planchers en verre praticables, panneaux de verre architectural et installations architecturales extérieures en verre. Dans ces contextes, le verre fusionné s'impose de plus en plus non pas comme un matériau de niche, mais comme une solution structurellement cohérente où l'épaisseur, la masse et la prévisibilité comptent davantage que les valeurs de résistance nominales.
Cet article examine les différences techniques qui comptent vraiment, ancrées dans les procédés de fabrication, le comportement mécanique et les normes, avec un focus délibéré sur pourquoi le verre fusionné se comporte différemment et pourquoi cette différence devient déterminante dans les applications architecturales exigeantes.
Procédés de fabrication et pourquoi ils dictent les performances
Verre trempé : la résistance par contrainte résiduelle
Le verre trempé commence comme du verre float recuit qui est réchauffé à environ 620 °C puis rapidement refroidi à l'air. Ce procédé induit une compression de surface de l'ordre de 10 000 à 20 000 psi, contrebalancée par une contrainte de traction dans le noyau. Le résultat est un matériau qui présente environ quatre à cinq fois la résistance apparente du verre recuit en flexion.
Cette résistance est toutefois conditionnelle. Tout dommage sur le chant ou toute fissure profonde en surface rompt l'équilibre des contraintes internes, provoquant une fragmentation instantanée en petits granules. Le verre trempé privilégie donc la sécurité aux impacts, et non la continuité structurelle. Une fois la rupture amorcée, la capacité portante tombe à zéro.
Verre feuilleté : la sécurité par action composite
Le verre feuilleté assemble deux ou plusieurs couches de verre à l'aide d'intercalaires polymères tels que le PVB ou l'EVA, dont l'épaisseur varie généralement de 0,38 mm à plus de 1,52 mm. Sous charge, l'assemblage se comporte comme un système composite où le transfert de cisaillement à travers l'intercalaire augmente la rigidité effective et, surtout, maintient l'intégrité après fracture.
Du point de vue de l'ingénierie, le verre feuilleté mise moins sur la résistance ultime que sur les performances après bris. Même fissuré, le système continue de porter la charge et de rester en place. C'est pourquoi le verre feuilleté est obligatoire dans les applications en hauteur, les planchers en verre praticables et les zones à risque de chute.
Cependant, les systèmes feuilletés restent dépendants du comportement mécanique de plusieurs couches minces. Les vibrations, la déflexion et le fluage à long terme des intercalaires peuvent devenir des facteurs limitants dans les utilisations architecturales à forte charge ou à fort trafic.
Verre coulé (fusionné) : masse structurelle et homogénéité
Le verre coulé, souvent désigné dans la pratique architecturale comme verre fusionné, est produit en versant du verre fondu dans des moules et en le recuisant lentement pour éliminer les contraintes internes. Contrairement aux produits à base de float, le verre fusionné se forme en une masse monolithique épaisse avec une structure interne uniforme.
Bien que sa résistance nominale à la flexion se rapproche de celle du verre recuit plutôt que du verre trempé, cette comparaison est trompeuse dans les contextes architecturaux. Le verre fusionné excelle non pas par sa résistance maximale à la rupture, mais par sa distribution prévisible des contraintes, sa rigidité pilotée par la masse et son amortissement des vibrations. L'épaisseur dans le verre fusionné n'est pas une mesure compensatoire ; c'est un attribut structurel intrinsèque.
Ces caractéristiques rendent le verre fusionné particulièrement adapté aux applications où le verre se comporte comme un composant architectural solide plutôt que comme une membrane mince, notamment pour les comptoirs de cuisine en verre, les comptoirs de bar en verre et les marches d'escalier en verre.
Résistance, modes de rupture et conséquences structurelles
Verre trempé : haute résistance, zéro redondance
Le verre trempé peut atteindre des contraintes de rupture dépassant 120 ksi, mais son mode de rupture est absolu. Une fois fracturé, il se désintègre complètement. Ce comportement est acceptable pour les portes, les cloisons et le vitrage de remplissage, mais fondamentalement incompatible avec les applications qui nécessitent une capacité portante résiduelle.
Verre feuilleté : rupture contrôlée, rigidité variable
Le verre feuilleté offre d'excellentes performances de sécurité en retenant les fragments après bris. Sur le plan structurel, cependant, la rigidité est fonction du comportement en cisaillement de l'intercalaire, qui varie avec la température, la durée de charge et la fréquence. Dans les environnements praticables ou à usage intensif, cette variabilité peut entraîner une déflexion et des vibrations perceptibles même lorsque l'épaisseur respecte les minimums réglementaires.
Verre fusionné : fissuration prévisible, continuité structurelle
Le verre fusionné ne se brise pas en éclats. Il se fissure de manière contrôlée et prévisible, à l'image d'une maçonnerie épaisse ou de la pierre. Ce comportement est particulièrement précieux dans les éléments architecturaux où le verre est censé se lire comme un matériau solide, tels que les épais comptoirs en verre, les marches d'escalier en verre ou les grands panneaux de verre architectural.
En pratique, le verre fusionné privilégie la performance en service : déflexion limitée, faibles vibrations et stabilité à long terme sous chargement répété.
Là où les différences techniques deviennent des décisions architecturales
Surfaces horizontales : comptoirs, bars et tables

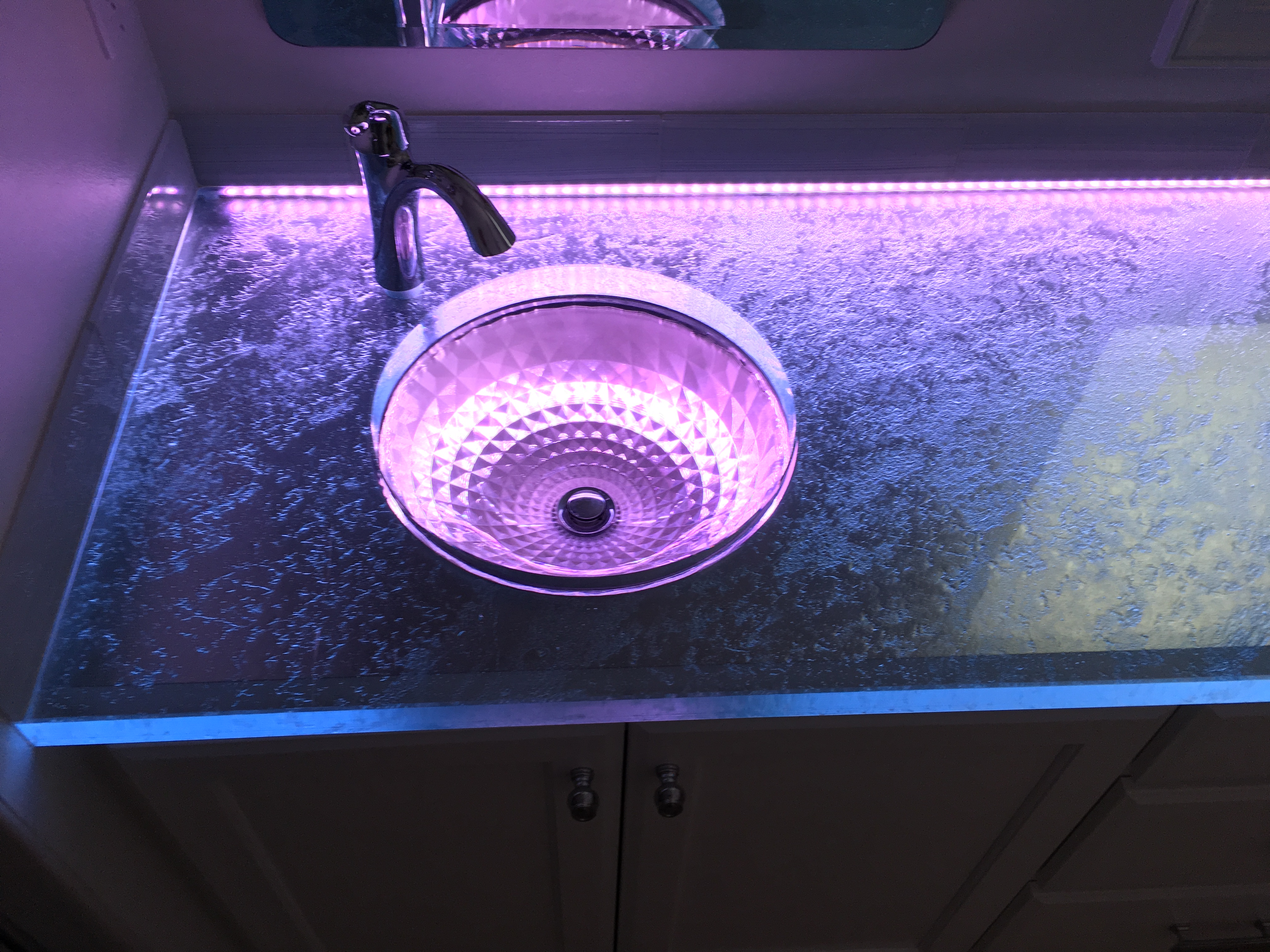

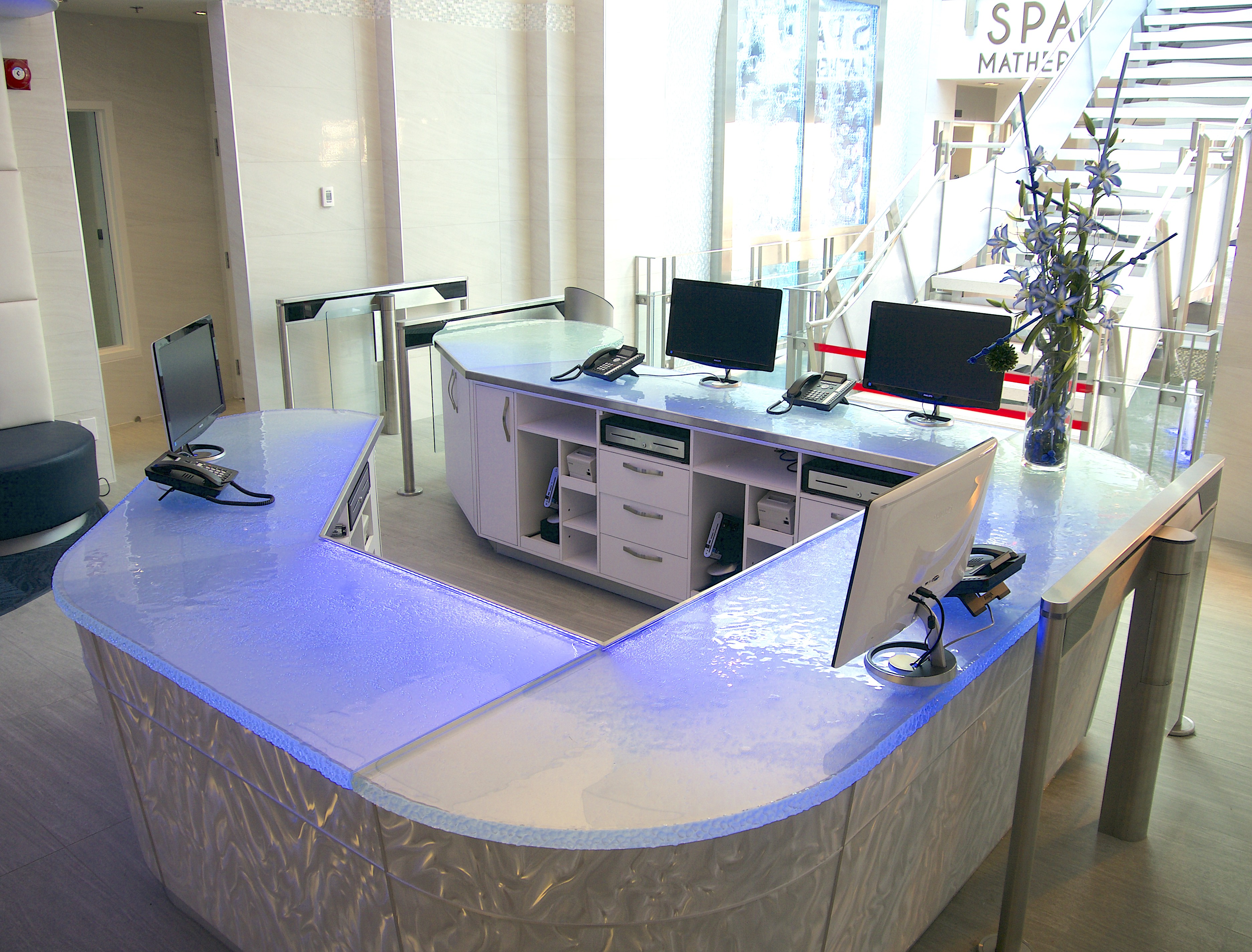

Dans des applications telles que les comptoirs de cuisine en verre et les comptoirs de bar en verre, le verre est soumis à des charges concentrées, des cycles thermiques et des impacts quotidiens. Le verre trempé offre une durabilité de surface, le verre feuilleté offre une redondance, mais le verre fusionné procure une rigidité pilotée par la masse qui élimine toute flexion perceptible.
L'épaisseur du verre fusionné dans ces contextes n'est pas seulement structurelle ; elle définit la présence du chant, la profondeur visuelle et la confiance tactile.
Systèmes praticables : planchers et escaliers
Les systèmes de verre praticables sont régis autant par la perception humaine que par la résistance. Même une déflexion minimale peut sembler dangereuse. Le verre fusionné utilisé dans les planchers en verre structurels bénéficie de sa densité et de son uniformité, qui réduisent considérablement les vibrations.
La même logique s'applique aux marches d'escalier en verre. Le verre fusionné répond au trafic piétonnier dynamique avec un comportement solide et amorti que les assemblages feuilletés minces peinent souvent à atteindre sans épaisseur excessive ou support complexe.
Architecture verticale et extérieure
Dans les installations à grande échelle telles que les panneaux de verre architectural et les applications de verre architectural extérieur, le verre fusionné offre une stabilité dimensionnelle sous charge de vent et gradients thermiques. Sa masse réduit la sensibilité aux différentiels de température et aux contraintes de chant, favorisant une conception extérieure durable et conservatrice.
Tableau comparatif technique
FAQ approfondies
Du point de vue de l'ingénierie, quelle est la différence la plus importante entre le verre trempé, feuilleté et fusionné ?
La différence clé ne réside pas dans la résistance, mais dans le comportement à la rupture et la performance en service. Le verre trempé est conçu pour résister aux impacts, mais cède instantanément une fois son équilibre de contraintes internes compromis. Le verre feuilleté privilégie l'intégrité après bris en maintenant la cohésion grâce à un intercalaire. Le verre fusionné, en revanche, se comporte comme un matériau massif et homogène, distribuant les contraintes à travers l'épaisseur plutôt que de s'appuyer sur la compression de surface ou le cisaillement polymère.
Dans les applications architecturales où le verre est continuellement chargé, piétiné ou visuellement exposé, la façon dont un matériau se comporte avant la rupture est souvent plus importante que sa résistance au moment de la fracture. C'est pourquoi le verre fusionné est de plus en plus privilégié dans les utilisations structurelles telles que les marches d'escalier en verre et les planchers en verre structurels, où la rigidité, l'amortissement et la prévisibilité gouvernent les performances.
Pourquoi le verre trempé, malgré sa haute résistance, performe-t-il mal dans les applications structurelles ?
Le verre trempé tire sa résistance de la compression de surface induite lors de la trempe. Bien que cela lui permette de résister à des contraintes de flexion élevées, cela rend également le matériau extrêmement sensible aux dommages sur les chants et aux fissures profondes en surface. Une fois la couche de compression rompue, le verre libère l'énergie stockée et se désintègre complètement.
Du point de vue de l'ingénierie structurelle, cela crée une redondance zéro. Il n'y a pas de capacité portante résiduelle, pas de phase d'avertissement et pas de fissuration contrôlée. Par conséquent, le verre trempé est inadapté aux applications où la continuité du chemin de charge est requise, telles que les surfaces praticables, le vitrage en hauteur ou les éléments architecturaux censés se comporter comme des matériaux solides.
Le verre feuilleté est souvent exigé par les codes. Pourquoi n'est-il pas toujours idéal pour les utilisations praticables ou structurelles ?
Le verre feuilleté est essentiel pour la sécurité car il maintient l'intégrité après fracture. Cependant, sa rigidité structurelle dépend du comportement en cisaillement de l'intercalaire, qui varie avec la température, la durée de charge et la fréquence. Sous charge soutenue ou cyclique, l'intercalaire peut se comporter de manière viscoélastique, entraînant une déflexion et des vibrations accrues.
Dans les systèmes praticables, cela peut donner un verre qui respecte les exigences réglementaires mais qui semble instable sous les pieds. Cette limitation devient apparente dans les planchers en verre et les escaliers, où la perception de l'utilisateur est critique. En revanche, les assemblages en verre fusionné s'appuient sur la masse et l'épaisseur plutôt que sur la rigidité de l'intercalaire, ce qui se traduit par un comportement plus stable et prévisible au quotidien.
Comment le verre fusionné change-t-il fondamentalement le rôle de l'épaisseur ?
Dans les systèmes de verre conventionnels, l'épaisseur est souvent augmentée pour compenser la variabilité du matériau ou pour réduire la dépendance aux performances de l'intercalaire. Dans le verre fusionné, l'épaisseur est intrinsèque au comportement structurel. Le verre est formé en une masse monolithique avec une structure interne uniforme, permettant aux contraintes de se distribuer uniformément sur la section.
Cela signifie que l'épaisseur du verre fusionné se traduit directement par une rigidité, un amortissement des vibrations et une durabilité à long terme. Dans des applications telles que les comptoirs de cuisine en verre et les comptoirs de bar en verre, cela donne des surfaces qui semblent solides, résistent aux charges localisées et maintiennent leur stabilité dimensionnelle dans le temps.
Le verre fusionné nécessite-t-il encore une feuilletage dans les applications structurelles ou praticables ?
Dans de nombreux cas, oui. Les codes du bâtiment exigent souvent le feuilletage pour la redondance, notamment dans les applications en hauteur ou à risque de chute. Cependant, le verre fusionné améliore fondamentalement la performance en service avant la fracture, ce qui signifie que le feuilletage devient une couche de sécurité secondaire plutôt que le principal contributeur à la rigidité.
En pratique, cela permet aux systèmes en verre fusionné d'atteindre de meilleures performances avec moins de couches compensatoires, notamment dans des applications telles que les planchers en verre structurels, où le contrôle des vibrations et de la déflexion est critique.
Pourquoi le contrôle des vibrations est-il un facteur si déterminant dans le verre architectural ?
La sensibilité humaine aux vibrations est extrêmement élevée, surtout dans les matériaux transparents. Même un mouvement minimal structurellement acceptable peut sembler dangereux. C'est pourquoi de nombreux planchers et escaliers en verre échouent non pas en raison de problèmes de résistance, mais parce que les occupants perçoivent une instabilité.
Le verre fusionné atténue ce problème grâce à sa masse et sa densité. Les panneaux plus lourds et homogènes amortissent naturellement les vibrations, réduisant l'amplitude et la fréquence. C'est une raison clé pour laquelle le verre fusionné performe si bien dans les marches d'escalier en verre et les planchers en verre par rapport aux assemblages feuilletés minces reposant sur des intercalaires flexibles.
Comment les conditions d'appui influencent-elles le choix entre le verre feuilleté et le verre fusionné ?
Les conditions d'appui dictent la distribution des contraintes. Un verre supporté sur quatre côtés se comporte très différemment d'un verre supporté sur deux côtés ou en porte-à-faux. Les conceptions architecturales sans cadre, qui minimisent la structure visible, réduisent le maintien des chants et augmentent considérablement les contraintes de flexion.
Dans ces cas, le verre fusionné offre un avantage car l'épaisseur procure une rigidité inhérente sans dépendance excessive au cadrage ou aux intercalaires. Cela est particulièrement pertinent dans les systèmes architecturaux minimalistes tels que les panneaux de verre architectural, où le verre est destiné à se lire comme une surface structurelle primaire.
Le verre fusionné est-il adapté aux applications architecturales extérieures ?
Oui, notamment dans les applications exposées aux cycles thermiques et aux contraintes environnementales. Le verre fusionné présente un comportement stable sous les gradients de température grâce à sa masse et sa structure recuite. Cela réduit la sensibilité aux chocs thermiques et aux contraintes de chant.
Par conséquent, le verre fusionné est bien adapté aux applications de verre architectural extérieur, où la durabilité à long terme et la stabilité dimensionnelle sont essentielles. L'épaisseur dans ces contextes agit à la fois comme tampon structurel et environnemental.
Comment les normes ASTM s'appliquent-elles différemment au verre trempé, feuilleté et fusionné ?
Les normes ASTM régissent les résultats de performance, non l'intention esthétique ou de fabrication. Le verre trempé relève généralement de la norme ASTM C1048, le verre feuilleté de l'ASTM C1175, et le verre coulé ou de spécialité de l'ASTM C1053 ou des spécifications associées.
Ce qui importe, c'est que l'assemblage final réponde aux exigences de charge, de déflexion et de sécurité. Les systèmes en verre fusionné sont conçus pour se conformer grâce à l'épaisseur, la conception des appuis et, si nécessaire, le feuilletage. Le procédé de fabrication n'exempte pas un système de la conformité, mais il influence la façon dont cette conformité est atteinte.
Pourquoi le verre fusionné est-il de plus en plus utilisé là où la pierre ou le béton étaient autrefois spécifiés ?
Parce que le verre fusionné se comporte comme un matériau architectural solide tout en offrant transparence, hygiène et flexibilité de conception. Dans les applications où l'épaisseur est exposée, comme les chants, les marches d'escalier en verre et les comptoirs en verre, le verre fusionné communique masse, permanence et précision.
Contrairement aux feuilles de verre minces, le verre fusionné ne se lit pas comme fragile. Il s'aligne architecturalement avec des matériaux tels que la pierre tout en offrant des avantages en termes de transmission de la lumière et d'entretien. C'est pourquoi il est de plus en plus spécifié dans les projets architecturaux haut de gamme où le verre est censé définir l'espace, et non simplement l'enclore.
Qui devrait ultimement décider du type de verre approprié ?
Les décisions finales doivent toujours impliquer un ingénieur structurel ou en vitrage qualifié. Les recommandations du fabricant et l'intention architecturale informent la conception préliminaire, mais l'épaisseur, les conditions d'appui et les exigences de sécurité doivent être validées par le calcul et la révision.
Le verre fusionné ne supprime pas le besoin d'ingénierie ; il renforce la fiabilité des solutions ingéniées dans les applications où les systèmes de verre conventionnels atteignent leurs limites pratiques.
La réalité technique au-delà de la résistance nominale
Le verre trempé, feuilleté et fusionné ne sont pas des solutions interchangeables. Chacun répond à un objectif technique distinct. Le verre trempé privilégie la sécurité aux impacts, le verre feuilleté privilégie l'intégrité après bris, et le verre fusionné privilégie la cohérence structurelle et la performance en service.
À mesure que le verre architectural occupe des rôles traditionnellement dévolus à la pierre, au béton ou à l'acier, le verre fusionné devient moins une alternative et davantage une référence. Sa masse, sa prévisibilité et sa réponse à l'épaisseur le rendent particulièrement adapté aux applications où le verre est censé non seulement enclore l'espace, mais définir la structure elle-même.
