Le verre cannelé est un verre plat portant un motif répété de rainures ou de nervures parallèles, obtenu par double laminage, par gravure CNC ou par thermoformage au four. Le profil réfracte la lumière transmise en bandes verticales, ce qui procure une intimité graduée sans sacrifier la lumière du jour. La profondeur du relief varie d'environ 0,7 mm sur le verre laminé jusqu'à 6 mm sur les panneaux thermoformés au four, et cette seule variable détermine si le panneau se lit comme une surface décorative ou comme un élément architectural.
Qu'est-ce que le verre cannelé?
Le verre cannelé est un verre à motif dans lequel un profil linéaire est répété sur une face de la feuille, le plus souvent à la verticale. Le marché utilise plusieurs appellations pour la même famille : verre strié, verre nervuré, verre moru, verre à motif linéaire et, dans les contextes patrimoniaux, verre coulé imprimé. Les fabricants font rarement la distinction entre ces termes, et les prescripteurs devraient présumer qu'ils se recoupent tant qu'un dessin de profil ne confirme pas le contraire.
L'architecture classique, elle, fait la distinction. La cannelure désigne les canaux concaves creusés dans le fût d'une colonne ou d'un pilastre, séparés par une arête vive ou par un listel plat, tandis que la striure désigne l'inverse, une série de moulures convexes en saillie sur la surface. Les ordres grecs utilisaient des cannelures concaves, avec vingt rainures sur un fût dorique et vingt-quatre sur les colonnes ioniques, corinthiennes et composites. L'architecture égyptienne employait plus souvent la version convexe. Appliquée au verre, la distinction demeure importante sur le plan optique, parce qu'une nervure convexe et un canal concave dévient la lumière dans des directions opposées, mais presque aucun catalogue de fournisseur n'en tient compte.
Ce qui définit le produit dans la pratique n'est pas son nom. Ce sont trois chiffres : le pas du motif, la profondeur du relief et l'épaisseur du substrat.
Un motif à la longue histoire industrielle
Le verre coulé à motif n'est pas une invention contemporaine. James Hartley obtenait en 1838 un brevet pour un procédé de coulée en plaque dans lequel le verre en fusion était versé sur une table de fonte puis pressé en feuille à l'aide d'un lourd rouleau. Dès 1847, il avait découvert que la gravure de la table transférait un motif au verre, et son usine produisait un verre nervuré obscurcissant utilisé pour couvrir les gares ferroviaires et les serres. La gare de Monkwearmouth fut l'un des premiers bâtiments vitrés avec ce verre.
La méthode qui régit encore la production aujourd'hui est venue plus tard. Chance Brothers et Pilkington ont acquis une licence sur le brevet de Hartley, et dès 1890 Chance avait breveté un procédé de double laminage dans lequel le verre passait entre deux rouleaux, celui du haut portant le négatif du motif. Une face recevait le profil. L'autre était volontairement laissée plane afin que la feuille puisse être coupée au diamant. Cette asymétrie, décidée au dix-neuvième siècle, explique pourquoi presque tous les panneaux cannelés offerts aujourd'hui sont texturés sur une seule face.
Des collections institutionnelles conservent encore des jeux d'échantillons documentés de ces verres coulés imprimés, ce qui permet de retracer les profils d'origine aujourd'hui. Les vitres striées et nervurées sont ensuite devenues un équipement courant des halls Art déco, des devantures d'angle et des portes de bureau, ont été délaissées pendant plusieurs décennies, puis sont revenues comme l'une des grandes histoires de matériau du cycle de design 2026.
Comment le verre cannelé est fabriqué
Trois filières de production existent, et elles donnent des objets aux propriétés structurales et optiques très différentes.
Double laminage. Le verre est étiré à son point de ramollissement entre des rouleaux gravés qui impriment le profil dans le ruban avant son entrée dans l'arche de recuisson. La filière est rapide, reproductible et peu coûteuse, et elle se limite aux profils déjà outillés par l'usine. Le verre strié étroit standard porte un motif d'une largeur voisine de 12 mm avec une profondeur de relief d'environ 0,7 mm, et il est offert en épaisseurs nominales de 3,5 mm à 12 mm.
Gravure CNC. Une feuille recuite plane est usinée selon un dessin, puis les faces coupées sont polies pour retrouver la clarté. Le pas, la profondeur et la géométrie du profil deviennent des variables libres, ce qui permet un relief plus profond et des rythmes non standards. Le coût augmente avec le temps de coupe, et l'étape de polissage détermine la transparence apparente des rainures finies.
Fusion au four et thermoformage. Des couches de verre float sont empilées, cuites jusqu'à se lier en une plaque homogène, puis réchauffées sur un moule réfractaire pour que la gravité entraîne la masse en relief. La recuisson est ajustée à l'épaisseur maximale afin que les contraintes du cœur et de la surface s'égalisent. C'est la filière décrite en détail dans le procédé de fusion et de thermoformage utilisé pour les panneaux architecturaux.
La distinction qui compte ici est rarement énoncée. Le laminage et la gravure sont soustractifs : le motif est pressé ou taillé dans une feuille qui conserve sa dimension nominale, si bien qu'une vitre striée de 6 mm reste une vitre de 6 mm avec 0,7 mm de mouvement en surface. Le thermoformage au four est additif. La texture se construit vers l'extérieur à partir d'une base fusionnée plutôt que vers l'intérieur, de sorte qu'un substrat de 6 mm atteint jusqu'à 12 mm une fois texturé, et un substrat de 12 mm jusqu'à 18 mm. Le relief n'est pas une fraction de la feuille, il est aussi profond que la feuille elle-même. À l'extrémité supérieure du même procédé, les dalles fusionnées vont de 35 mm à 88 mm pour les murales et les pièces monolithiques.

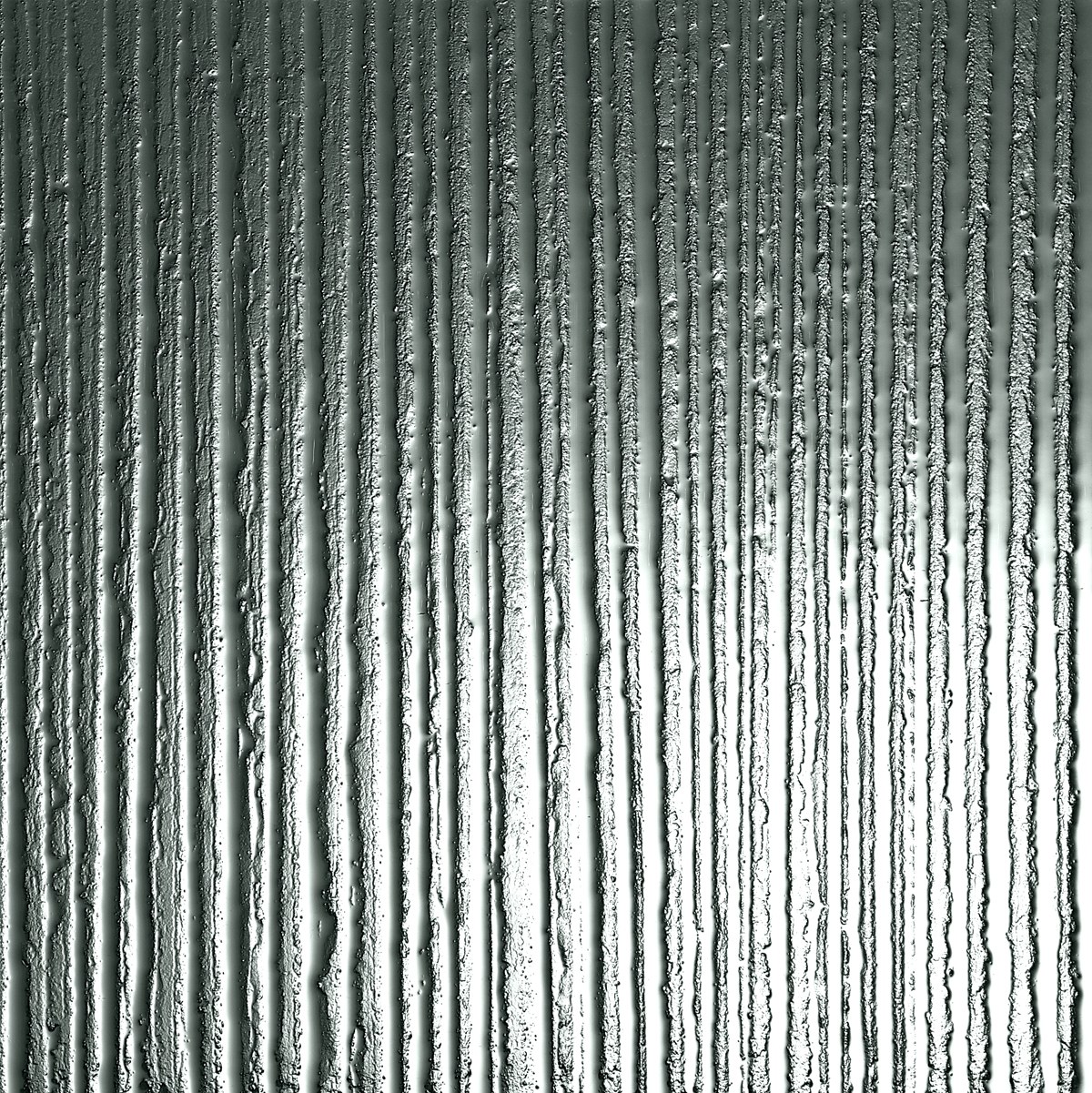

Chez ThinkGlass, les textures linéaires sont appliquées à la main sans gabarit répétitif, de sorte qu'aucun panneau d'une même série n'est mécaniquement identique à un autre. La famille LINEAR couvre trois rythmes distincts, depuis une ligne géométrique adoucie par une variation organique jusqu'à un linéaire naturel plus fin et à un mouvement vertical plus agité. Le premier s'accorde naturellement avec des rives brossées, le second avec des rives polies.
Ce que le profil fait à la lumière
Chaque nervure convexe à la surface de la feuille constitue, géométriquement, une portion de lentille cylindrique. La lumière qui la traverse est réfractée selon un seul axe. Les objets situés derrière le panneau ne sont pas adoucis comme le ferait une surface gravée à l'acide; ils sont découpés en bandes verticales et étirés latéralement, ce qui explique qu'une main appuyée à plat contre un verre strié demeure parfaitement lisible alors qu'une silhouette placée à deux mètres se dissout en taches de couleur.
Cette relation avec la distance est la propriété la plus utile du matériau, et elle est régulièrement ignorée en conception. L'occultation n'est pas une caractéristique fixe de la feuille. Elle dépend de la séparation entre le verre et ce qui se trouve derrière. Des bouteilles placées à 40 mm derrière une porte d'armoire restent identifiables. La même porte devant un garde-manger dissimule tout ce qu'il contient.
Le pas contrôle l'échelle de l'effet. Une striure de 12 mm produit des bandes larges et calmes. Une striure de 5 mm produit une optique plus fine qui se lit presque comme du velours côtelé à l'échelle d'une pièce. La profondeur en contrôle l'intensité : un relief laminé peu profond diffuse doucement, alors qu'un relief profond dévie la lumière assez fortement pour projeter des caustiques visibles sur les surfaces voisines lorsqu'une source rase la face à faible angle.

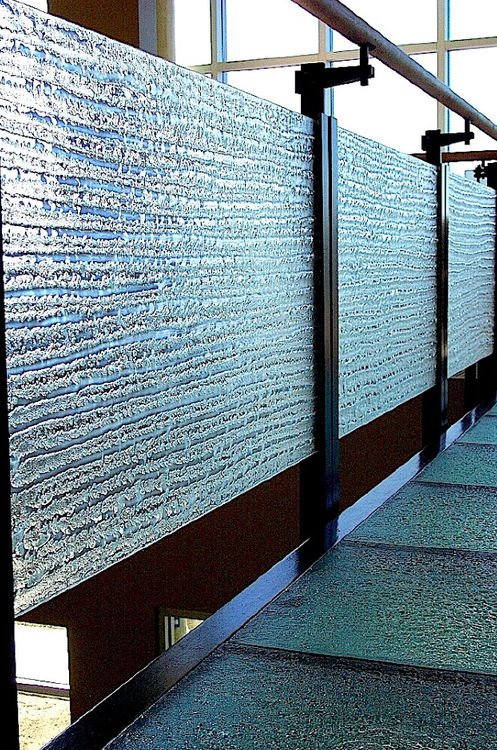

L'orientation est la décision la moins coûteuse de la liste et l'une des plus lourdes de conséquences. Les cannelures verticales étirent la pièce vers le haut et s'alignent avec les montants de porte, les meneaux et les traverses d'armoire. Les cannelures horizontales font l'inverse et peuvent sérieusement écraser un plafond bas.
Deux choses que le profil ne fait pas méritent d'être dites clairement. Il n'améliore pas la séparation acoustique, qui vient de la masse, des intercalaires et de l'étanchéité périphérique plutôt que de la géométrie de surface. Il ne modifie pas non plus la performance solaire ou thermique, puisque le relief redirige la lumière sans changer la quantité d'énergie qui traverse l'assemblage. Prescrire une texture en espérant du silence est une déception récurrente dans les aménagements de bureaux.
Applications architecturales du verre cannelé
Panneaux cannelés minces. Le verre laminé et gravé de 4 mm à 10 mm couvre l'essentiel du marché actuel : inserts d'armoires et de menuiserie, portes intérieures et impostes latérales, panneaux de douche, cloisons de bureau, écrans de réception et devantures de présentation. Dans ces positions, le verre est un remplissage. La performance structurale vient du cadre ou de la quincaillerie qui l'entoure, et les questions de prescription portent sur le vitrage de sécurité, le façonnage des rives et l'alignement des cannelures avec la menuiserie adjacente.
Panneaux thermoformés sur substrats minces. C'est la catégorie dont la plupart des prescripteurs ignorent l'existence. Une base de 6 mm ou de 12 mm portant une texture appliquée à la main atteint 12 mm ou 18 mm, ce qui amène une profondeur de relief architecturale dans les mêmes positions que celles normalement occupées par le verre laminé : cloisons, portes, devantures, écrans de réception et menuiserie d'apparat. Visuellement, la différence est immédiate, puisque 6 mm de relief projettent leur propre ligne d'ombre là où 0,7 mm n'en projettent pas. Sur le plan pratique, cela déplace la question du cadrage : feuillures, profilés et ferrures ponctuelles doivent être détaillés en fonction de la dimension finie plutôt que du substrat.
Éléments cannelés d'épaisseur moyenne. Au-delà d'environ 19 mm, le panneau commence à se lire comme un solide plutôt que comme une feuille. Devantures de bar, comptoirs de réception, lutrins d'accueil, façades de vanité, tablettes et panneaux d'apparat rétroéclairés se situent dans cette gamme. La présence des rives devient partie intégrante du design, et le relief se lit en coupe autant qu'en élévation. Le rétroéclairage ou l'éclairage sur rive met en valeur la géométrie interne, ce qui explique que l'intégration de DEL soit si souvent prescrite avec les textures linéaires.
Panneaux cannelés très épais et coulés au four. Au-delà d'environ 35 mm, le matériau se comporte encore différemment. Des dalles coulées au four portant un relief linéaire profond servent aux murales de hall, aux monuments de donateurs, aux éléments de devanture et aux murs d'apparat pleine hauteur, où c'est la masse, et non le cadre, qui assure la rigidité. ThinkGlass produit des pièces fusionnées en épaisseurs nominales de 35 mm, 48 mm, 72 mm et 88 mm, et jusqu'à 12 pouces pour les travaux exceptionnels, dans les corps Crystal, Aqua et Bronze. Pour donner une idée de ce que cette masse signifie structuralement, une marche fusionnée de 1,5 pouce d'épaisseur et de 36 pouces de largeur peut supporter jusqu'à 1 800 livres tout en respectant les exigences du code du bâtiment du Québec.
Les réalisations rendent la différence lisible. Une devanture texturée produite pour une retraite de beauté de luxe à Shanghai fait du relief l'identité entière de la façade, et une murale glaciaire installée à l'aéroport de Calgary déploie une texture linéaire sur une portée qu'aucune feuille laminée ne pourrait atteindre. Ce type de travail est documenté dans la galerie de panneaux et de murs de verre et dans le portfolio plus large des applications de verre architectural.
Sécurité, traitement thermique et conformité aux codes
La ligne réglementaire est plus nette que ne le laissent croire la plupart des discussions de conception. Dès qu'un panneau forme une porte, une contre-porte ou porte combinée, une enceinte de baignoire ou une cabine de douche, il tombe sous la portée de la norme fédérale américaine de sécurité pour les matériaux de vitrage architectural, en vigueur depuis 1977, qui couvre le verre feuilleté, trempé, armé, à revêtement organique et recuit. La norme ANSI Z97.1 régit la performance à l'impact des vitrages de sécurité dans des positions similaires, et l'ASTM C1048 couvre le verre plat traité thermiquement. Une feuille décorative ne devient pas conforme parce qu'elle a l'air paisible.
Le traitement thermique est l'endroit où le verre cannelé devient véritablement délicat. La trempe repose sur un chauffage et une trempe uniformes, et une face profilée n'offre ni l'un ni l'autre. Seuls certains verres imprimés peuvent être trempés, et l'admissibilité d'un profil donné dépend de la profondeur du gaufrage. Le verre imprimé simple laminage, texturé sur une seule face, peut généralement être feuilleté pour produire un verre de sécurité. Le verre imprimé double laminage, gaufré sur les deux faces, ne peut pas être transformé en verre de sécurité. Cette seule phrase élimine un certain nombre de profils des positions réglementées avant même le début de la discussion esthétique. Le comportement de chaque famille sous charge et après bris est exposé dans la comparaison du verre trempé, feuilleté et coulé et de la façon dont chacun se rompt.
Les assemblages feuilletés sont la réponse habituelle pour les portes et les positions en surplomb : une vitre striée collée à une vitre plane, couramment offerte autour de 8,8 mm et 10,8 mm nominal, retient les fragments et maintient l'assemblage dans son cadre après le bris. Les panneaux épais coulés au four adoptent l'approche inverse. Ils sont recuits plutôt que trempés, parce qu'une géométrie complexe refroidit de façon inégale, et leur argumentaire de sécurité repose sur l'épaisseur, les conditions d'appui et des fixations calculées.
Les contraintes de détail qui décident du résultat
Le format des feuilles est la contrainte discrète. Le verre laminé arrive en formats jumbo fixes, couramment 1830 sur 2440 mm et 2134 sur 3660 mm, avec des tirages maximaux autour de 2000 sur 5300 mm. Tout ce qui dépasse la hauteur d'un jumbo standard introduit un joint horizontal, et un joint horizontal qui traverse une cannelure verticale est le détail qui ruine une cloison autrement disciplinée. Le travail coulé au four échappe à ce plafond parce que la pièce est construite plutôt que découpée dans un ruban.
L'épaisseur finie est le piège qui attrape le plus souvent les équipes de projet. Sur le verre laminé, le substrat et le panneau fini ont la même dimension, si bien que les deux mots sont interchangeables. Sur un panneau formé, ils ne le sont pas, et un écart de 6 mm entre ce qui a été soumissionné et ce qui arrive au chantier suffit à rendre une feuillure inutilisable. Confirmez à quel chiffre une soumission fait référence avant de commander la quincaillerie.
Le façonnage des rives est le deuxième piège. Une vitre plane accepte proprement une rive polie ou en onglet. Une vitre profilée présente une section en dents de scie à chaque coupe, de sorte que soit la finition suit le relief, soit les cannelures doivent s'arrêter avant le périmètre. La quincaillerie de serrage soulève le même problème, puisque ferrures ponctuelles, profilés et pinces sont conçus pour des faces de contact planes.
L'alignement est le troisième. Les cannelures se lisent comme un rythme continu seulement lorsque les panneaux adjacents sont coupés dans la même phase du motif, ce qui exige que le fabricant contrôle l'endroit où tombe chaque coupe par rapport au profil. Laissés au hasard, les joints entre panneaux se signalent d'eux-mêmes.
L'entretien mérite une réponse honnête. Chaque rainure augmente la surface, et des designers ont commencé à critiquer publiquement les surfaces nervurées pour exactement cette raison. Un relief plus profond retient davantage de poussière et prend plus de temps à nettoyer. Ma recommandation est d'en faire une donnée de prescription plutôt qu'une note en bas de page : relief peu profond dans les espaces de circulation et les zones de préparation alimentaire, relief plus profond là où la surface est admirée plus souvent qu'elle n'est essuyée.
Tableau synthèse : le verre cannelé en architecture
Foire aux questions sur le verre cannelé
1. Quelle est la différence entre le verre cannelé, strié et nervuré?
Dans le commerce du verre, presque aucune. Les trois termes, comme ceux de verre moru et de verre à motif linéaire, sont employés indifféremment pour des feuilles portant un profil linéaire répété. L'architecture classique est plus stricte : la cannelure désigne des canaux concaves séparés par une arête ou un listel, et la striure désigne des nervures convexes en saillie sur la surface. Puisqu'un canal concave et une nervure convexe réfractent la lumière dans des directions opposées, l'approche pratique consiste à ignorer le vocabulaire et à demander au fournisseur un dessin de profil indiquant le pas, la profondeur et la géométrie en coupe avant de s'engager.
2. Comment le verre cannelé est-il fabriqué?
Le produit de volume est obtenu par double laminage. Le ruban de verre passe entre deux rouleaux à son point de ramollissement, le rouleau supérieur portant le négatif du motif, la face inférieure étant volontairement laissée plane afin que la feuille puisse être coupée au diamant. Cette méthode est la norme depuis que Chance Brothers l'a brevetée en 1890. La deuxième filière est la gravure CNC, où les rainures sont usinées dans une feuille recuite selon un dessin puis polies; le pas et la profondeur deviennent entièrement sur mesure, et le prix reflète le temps de coupe. La troisième filière est le thermoformage au four, où des couches empilées de verre float sont fusionnées en une plaque unique puis formées sur un moule pour produire un relief mesuré en dizaines de millimètres.
3. Le verre cannelé offre-t-il vraiment de l'intimité?
Il offre une intimité graduée qui dépend entièrement de la distance. Comme chaque nervure se comporte en lentille cylindrique, un objet qui touche le verre demeure lisible tandis que le même objet placé à deux mètres est étalé en bandes verticales de couleur. Concrètement, une porte d'armoire cannelée dissimule très peu de ce qui se trouve immédiatement derrière, alors qu'une cloison cannelée à l'échelle d'une pièce se lit comme pratiquement opaque. Un relief plus profond et un pas plus fin augmentent tous deux l'occultation. Pour les positions où le contenu doit être véritablement caché de près, une couche occultante gravée à l'acide ou feuilletée devrait être combinée au profil.
4. Le verre cannelé peut-il être trempé ou feuilleté?
Parfois trempé, généralement feuilleté. La trempe dépend d'un chauffage et d'un refroidissement uniformes, et une face profilée compromet les deux; seuls certains verres imprimés peuvent donc être trempés, et l'admissibilité dépend de la profondeur du gaufrage. Le verre imprimé simple laminage, texturé sur une face, peut généralement être feuilleté en verre de sécurité, couramment sous la forme d'une vitre striée collée à une vitre plane en épaisseurs nominales autour de 8,8 mm et 10,8 mm. Le verre imprimé double laminage, gaufré sur les deux faces, ne peut pas être transformé en verre de sécurité. Les panneaux épais coulés au four suivent une logique entièrement différente : ils sont recuits, et leur argumentaire de sécurité repose sur l'épaisseur, les conditions d'appui et des fixations calculées plutôt que sur le traitement thermique.
5. Le verre cannelé est-il permis dans les portes et les cabines de douche?
Seulement si l'assemblage satisfait aux exigences de vitrage de sécurité pour ces positions. Les portes, les contre-portes et portes combinées, les enceintes de baignoire et les cabines de douche relèvent de la norme fédérale américaine de sécurité pour les matériaux de vitrage architectural, qui s'applique depuis 1977, la norme ANSI Z97.1 régissant la classification à l'impact. Une feuille striée décorative n'est pas conforme par défaut. Les options conformes sont un profil trempable qui a été traité et certifié, ou un assemblage feuilleté intégrant la vitre striée. Confirmez la position avant de choisir le motif, car l'admissibilité restreint considérablement le catalogue.
6. Le verre cannelé améliore-t-il la performance acoustique ou thermique?
Non. Le relief de surface redirige la lumière sans ajouter de masse, de sorte qu'une vitre cannelée de 6 mm et une vitre plane de 6 mm se comportent essentiellement de la même façon face au bruit et face aux gains solaires. La séparation acoustique vient de la masse, des intercalaires feuilletés et de la façon dont le périmètre est scellé. Le contrôle thermique et solaire vient des revêtements, des corps teintés et des assemblages de verre isolant. Lorsque texture et performance sont toutes deux exigées, le profil devrait être traité comme une couche parmi d'autres dans un assemblage qui assure la performance séparément.
7. Quelles épaisseurs et quels formats de panneaux sont offerts?
Le verre cannelé laminé est couramment offert de 3,5 mm à 12 mm et le travail gravé de 4 mm à 19 mm, dans les deux cas avec une épaisseur nominale inchangée par le motif. Les panneaux thermoformés se comportent différemment, parce que la texture ajoute de la matière : un substrat de 6 mm atteint jusqu'à 12 mm et un substrat de 12 mm jusqu'à 18 mm, tandis que les dalles fusionnées destinées aux œuvres monumentales vont de 35 mm à 88 mm et atteignent 12 pouces sur des pièces exceptionnelles. Les feuilles jumbo standards comprennent 1830 sur 2440 mm et 2134 sur 3660 mm, avec des tirages maximaux voisins de 2000 sur 5300 mm. Ces formats fixent le véritable plafond de hauteur des panneaux en verre laminé, et les dépasser signifie introduire un joint horizontal en travers des cannelures. Les panneaux thermoformés sont construits à la dimension requise plutôt que découpés dans un ruban, ce qui supprime cette contrainte pour les projets d'apparat pleine hauteur.
8. Les cannelures devraient-elles être verticales ou horizontales?
La verticale est la valeur par défaut, et pour une raison. Les cannelures verticales accentuent la hauteur sous plafond, s'alignent naturellement avec les montants de porte, les meneaux et les traverses d'armoire, et rejoignent la logique visuelle d'une colonne cannelée. Les cannelures horizontales élargissent visuellement un espace et peuvent comprimer inconfortablement un plafond bas. L'orientation influence aussi l'entretien, puisque les rainures horizontales retiennent la poussière et l'eau stagnante plus facilement que les verticales, ce qui compte dans les salles de bain et les zones de préparation alimentaire.
9. Comment nettoie-t-on et entretient-on le verre cannelé?
Le verre lui-même est non poreux et chimiquement résistant, si bien que le nettoyage est simple en principe. La complication tient à la géométrie : le relief augmente la surface, et les rainures retiennent la poussière, les résidus et les produits de nettoyage plus facilement qu'une face plane. Une brosse douce ou une microfibre passée dans le sens des cannelures, plutôt qu'en travers, enlève les résidus sans laisser de peluches dans les canaux. Un relief profond dans un lieu très fréquenté ou très humide devrait être prescrit en tenant compte du cycle de nettoyage, et non après coup.
10. Quelle est la différence entre le verre cannelé laminé et les panneaux cannelés thermoformés?
La profondeur, et le sens dans lequel la matière se déplace. Le verre cannelé laminé est soustractif : le rouleau imprime environ 0,7 mm de relief dans une feuille qui conserve son épaisseur nominale, et le panneau fonctionne comme un remplissage dans un cadre. Le thermoformage est additif : des couches sont fusionnées en une plaque homogène et la texture se construit vers l'extérieur, de sorte qu'une base de 6 mm atteint jusqu'à 12 mm et une base de 12 mm jusqu'à 18 mm, avec un relief atteignant 6 mm. C'est environ huit fois la profondeur du verre laminé sur une feuille comparable. Le résultat optique diffère aussi : un relief laminé peu profond produit un effet graphique en surface, tandis qu'un relief coulé profond produit un effet spatial qui change selon le déplacement de l'observateur et selon la lumière au fil de la journée. Les deux sont prescrits pour des problèmes différents, et les traiter comme interchangeables est l'erreur la plus fréquente dans l'approvisionnement en verre cannelé.
